　　標準GB/T 3836.2-2021第13條和附錄C規定了隔爆外殼引入裝置的通用要求，其中具體明確了什么內容，在設計產品時有哪些方面需要注意，就此與大家分享下看法：

　　1.隔爆外殼引入裝置的組成

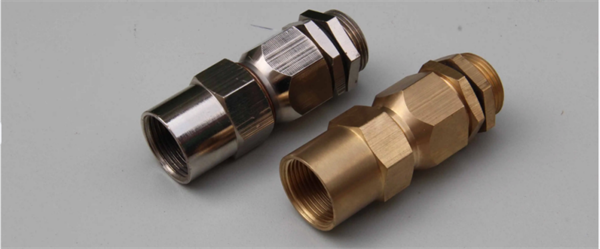

　　首先看看引入裝置的“成員”，它們是電纜引入裝置、導管密封裝置、插頭和插座和電纜連接器、EX封堵件、EX螺紋式管接頭和絕緣套管。

　　2.帶螺紋的隔爆型引入裝置應采用公制螺紋（M）或錐形螺紋（NPT），G螺紋不適用于隔爆型引入裝置。

　　公制螺紋（M）公差等級要滿足GB/T 197和GB/T 2516的要求，公制內螺紋精度至少為6H或以上。并且任何倒角或退刀槽最深處距外壁表面不應小于2mm。公制外螺紋的螺紋精度至少為6g或以上，螺紋長度應至少8mm并且至少8扣，若有退刀槽，應該安裝一個不可分開并且不可壓縮的墊圈或類似零件，以上目的是為了確保引入裝置安裝在外殼引入口后，有效嚙合扣數至少滿足5扣。

　　NPT內外螺紋應符合GB/T 3836.2-2021表5要求，即：

　　a.內外螺紋的扣數不少于5扣;

　　b.外螺紋的有效長度不小于尺寸“L2”且如果有凸緣，凸緣端面和螺紋尾部的長度不應小于“L4”。

當錐形螺紋接合面由內外螺紋部件組成且嚙合至少4.5扣時，不必符合上邊b的要求。

　　3.對于Ⅰ類設備引入裝置，要滿足GB/T 3836.2-2021中5.2條款非螺紋接合面要求。

　　以上要求僅對單獨取證的引入裝置，不適用于由制造商提供的作為外殼一部分的整體電纜引入裝置或類似引入裝置。
